Variador de Frecuencia: Cuándo se Paga Solo y Cuándo No

El variador de frecuencia es probablemente la medida de eficiencia energética mejor vendida del mercado industrial, y también la peor calculada. La razón es una fórmula que suena a magia y que, aplicada donde corresponde, casi lo es: la ley de afinidad.

La ley de afinidad, y su límite

En una carga centrífuga —una bomba o un ventilador—, las variables se relacionan así al cambiar la velocidad de giro:

• El caudal varía de forma proporcional a la velocidad.
• La presión o altura varía con el cuadrado de la velocidad.
• La potencia varía con el cubo de la velocidad.

Ese cubo es el que produce los números llamativos: reducir la velocidad al 80 % lleva la potencia a aproximadamente el 51 % —0,8 al cubo—, y al 50 % de velocidad la potencia cae a cerca del 12,5 %. Por eso, en un sistema donde hoy se regula el caudal estrangulando con una válvula o un dámper, poner un variador y bajar la velocidad suele ser de los proyectos de retorno más corto de una planta.

Ahora el límite, que es donde se cometen los errores caros: la ley de afinidad no aplica a cargas de par constante. Transportadores, compresores de desplazamiento positivo, extrusoras, molinos y mezcladores necesitan aproximadamente el mismo par a cualquier velocidad, de modo que su potencia varía de forma más o menos lineal con la velocidad, no cúbica. Reducir al 80 % la velocidad de un transportador no baja la potencia al 51 %: la baja alrededor del 80 %, y eso cambia el retorno por completo.

Dónde sí se paga solo

Las condiciones que hacen rentable un variador son acumulativas: cuantas más se cumplan, más corto el retorno.

• Carga centrífuga —bomba o ventilador—, que es donde opera la ley de afinidad.
• Regulación por estrangulamiento hoy: válvula parcialmente cerrada, dámper, recirculación o by-pass. Toda esa energía se está disipando.
• Demanda variable: el proceso no necesita el 100 % del caudal todo el tiempo.
• Muchas horas al año: el ahorro es proporcional a las horas, así que un motor de tres turnos justifica lo que uno de ocho horas no.
• Potencia significativa: en motores pequeños el costo del variador y su instalación pesa más que el ahorro.

Dónde no

• Motores que trabajan siempre a plena carga y velocidad fija. No hay margen que capturar.
• Cargas de par constante sin necesidad de regulación. El variador aporta control, no ahorro.
• Sistemas con altura estática dominante. En bombeo contra una altura fija —elevar agua a un tanque alto—, la parte de la carga que vence esa altura no responde a la ley de afinidad, y el ahorro real es bastante menor que el que sugiere la fórmula.
• Motores de pocas horas al año. Aunque el porcentaje de ahorro sea alto, el valor absoluto no paga el equipo.

Lo que un variador aporta aunque no ahorre

Conviene decirlo porque a veces justifica la inversión por otra vía: el arranque suave elimina la punta de corriente del arranque directo —con su efecto sobre la demanda facturable y sobre el desgaste mecánico—, permite ajustar el proceso con precisión, reduce el golpe de ariete en bombeo y hace viable detener un equipo en lugar de dejarlo girando en vacío. Son beneficios reales; simplemente no son ahorro por afinidad y no deben contabilizarse como tal.

Lo que hay que revisar antes de comprar

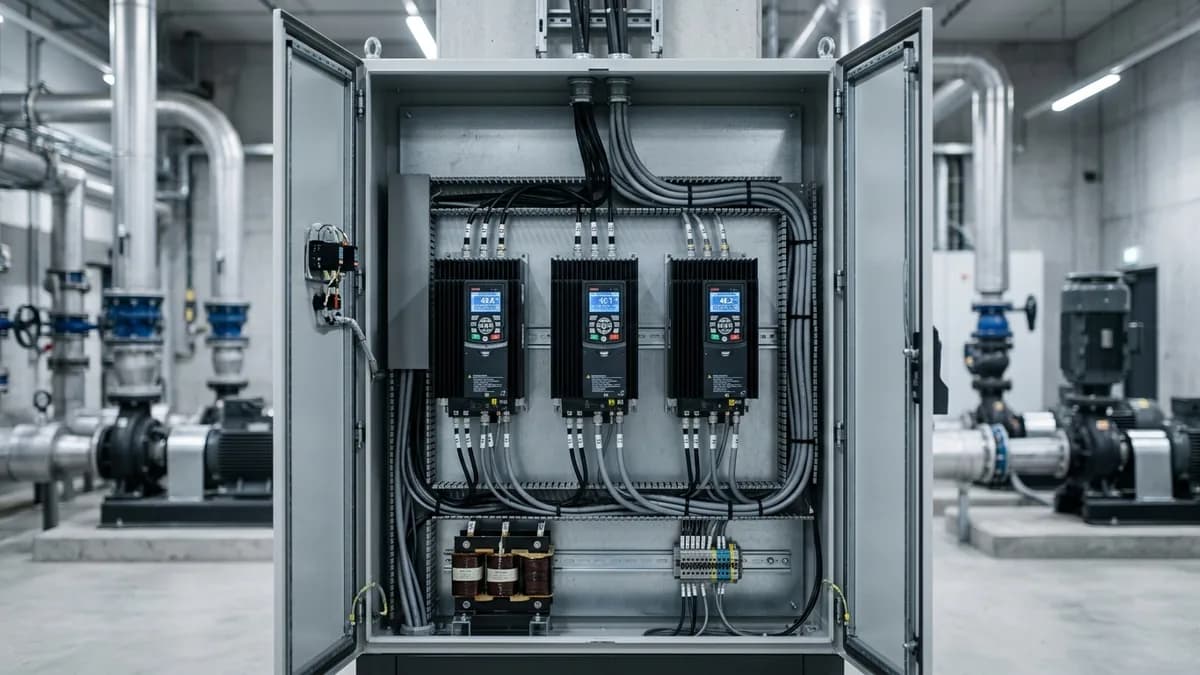

• Armónicos. Un variador es una carga no lineal. En instalaciones con muchos variadores puede hacer falta reactancia de línea o filtros; ignorarlo genera problemas en transformadores, en el factor de potencia y en la propia electrónica.
• El motor. No todo motor tolera operar a baja velocidad de forma continua: la ventilación propia disminuye con las revoluciones y puede requerir ventilación forzada o un motor apto para variador.
• Cableado apantallado y puesta a tierra según las indicaciones del fabricante, para no inducir ruido en la instrumentación cercana.
• Velocidad mínima del proceso. Por debajo de cierto punto, una bomba puede no vencer la altura o un ventilador no lograr el arrastre necesario.
• Perfil real de operación. Dos motores idénticos con perfiles distintos dan retornos distintos; sin medición, el cálculo es una suposición.

El orden importa: primero lo que no cuesta capital

Un proyecto de variadores dimensionado sobre un sistema con fugas de aire comprimido abiertas, presión de línea excesiva o filtros sucios está calculando sobre un consumo que no debería existir. Primero se corrige lo que se resuelve con mantenimiento y programación —está en diez medidas de ahorro ordenadas por retorno— y sobre ese consumo ya depurado se dimensiona el equipo. Es la diferencia entre un retorno que se cumple y uno que se explica en la siguiente reunión.

¿Un variador sirve en cualquier motor?

Técnicamente se puede instalar en casi cualquier motor de inducción, pero solo ahorra energía donde hay margen de reducción de velocidad. En cargas de par constante el beneficio principal es de control y de arranque, no de consumo.

¿Cuánto ahorra bajar la velocidad al 80 %?

En una carga centrífuga, la potencia cae a aproximadamente el 51 % —0,8 al cubo—, siempre que la altura estática no domine el sistema. En una carga de par constante, la potencia cae a cerca del 80 %. La diferencia entre ambos casos es la que decide si el proyecto se paga.

¿Puedo instalar variadores en toda la planta de una vez?

Se puede, pero rara vez conviene. La instalación masiva multiplica el efecto de los armónicos y mezcla motores rentables con motores que no lo son. Lo razonable es medir el perfil de carga, priorizar los motores centrífugos con muchas horas y estrangulamiento, y avanzar por etapas.
