El mapa de procesos es la representación gráfica, en una sola página, de todos los procesos de una organización y de cómo se relacionan entre sí. Responde tres preguntas que casi ninguna empresa puede contestar de memoria: qué hace realmente, en qué orden y quién sostiene esa operación. No es un organigrama —que muestra jerarquía— ni un flujograma —que detalla una tarea—: es la vista aérea del negocio.
Esta guía explica cómo se construye uno que sirva: cómo clasificar los procesos, en qué nivel de detalle detenerse, cómo se dibuja paso a paso, qué ejemplos funcionan según el tipo de empresa y cuáles son los errores que lo convierten en un adorno colgado en la pared de recepción.
Qué es un mapa de procesos y para qué sirve
Un proceso es un conjunto de actividades que transforma entradas en un resultado con valor. El mapa de procesos toma todos los procesos de la empresa y los ordena visualmente según el papel que cumplen y el orden en que ocurren. Se lee de izquierda a derecha: entra un requisito del cliente y sale su satisfacción.
Su utilidad práctica es doble. Hacia adentro, deja ver los puntos de contacto entre áreas, que es donde se pierden los pedidos, se duplican los controles y aparece el clásico "eso no me toca a mí". Hacia afuera, es el documento que abre cualquier conversación seria de certificación, auditoría o licitación: quien evalúa a un proveedor quiere ver, en una página, cómo opera.
El enfoque a procesos de ISO 9001:2015 (cláusula 4.4) exige determinar los procesos necesarios para el sistema de gestión y sus interacciones. La norma no obliga a dibujar un mapa con ese nombre, pero el mapa es la forma habitual —y la más rápida de auditar— de demostrar esas interacciones.

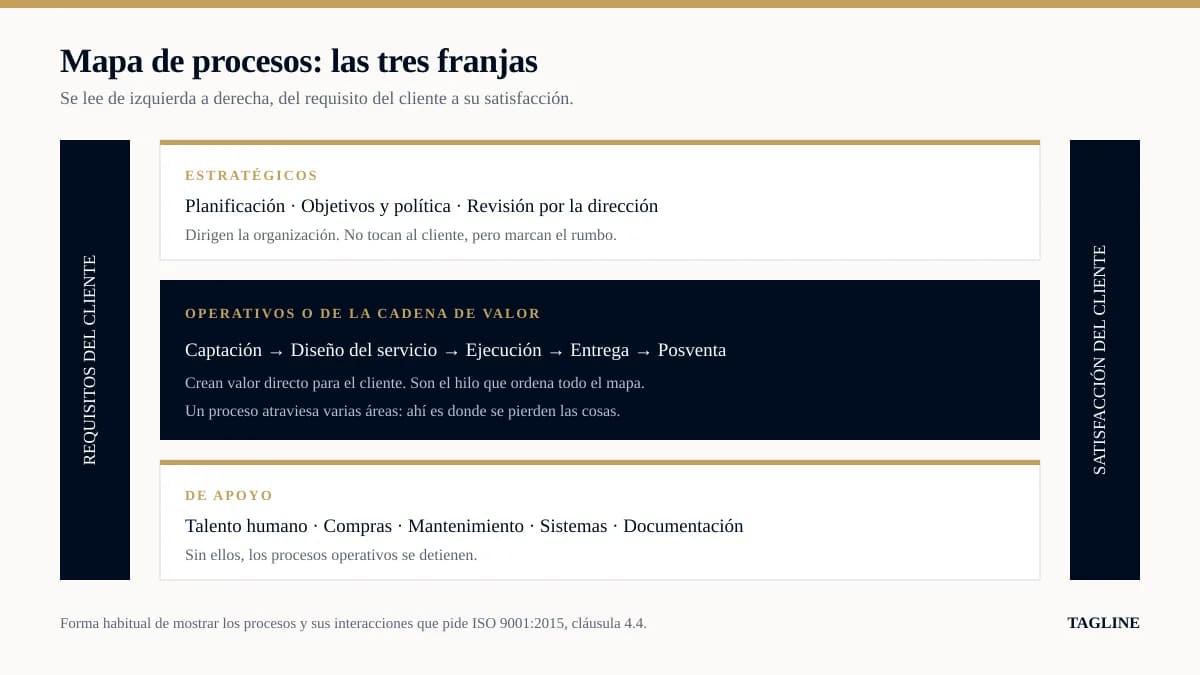

Las tres franjas: estratégicos, operativos y de apoyo
La clasificación estándar organiza el mapa en tres bandas horizontales:
| Tipo | Qué hacen | Ejemplos |
|---|---|---|
| Estratégicos | Dirigen y orientan la organización. No tocan al cliente directamente, pero fijan el rumbo y los recursos. | Planificación estratégica, definición de objetivos y política, revisión por la dirección, gestión de riesgos del negocio |
| Operativos o de la cadena de valor | Crean valor directo para el cliente. Son el corazón del negocio y el hilo que ordena el mapa. | Captación comercial, diseño del servicio, producción o ejecución, entrega, facturación, posventa |
| De apoyo | Sostienen a los demás. Si se detienen, los operativos se detienen detrás. | Talento humano, compras y proveedores, mantenimiento, sistemas, gestión documental, contabilidad |
La franja operativa es la que define el mapa. Si está mal trazada, las otras dos no la arreglan: el resto del ejercicio se vuelve una lista de departamentos con otro nombre.
¿Necesita aplicarlo en su empresa? Un especialista de Tagline revisa su caso, sin costo.
Conversar por WhatsAppLos niveles: hasta dónde bajar el detalle
El error de detalle es el que más mapas arruina. Conviene distinguir cuatro niveles y saber en cuál se está trabajando:
- Macroproceso: el bloque grande que aparece en el mapa (por ejemplo, "Prestación del servicio").
- Proceso: su desagregación operativa ("Planificación de la visita técnica").
- Subproceso o procedimiento: la secuencia documentada de cómo se hace.
- Actividad o tarea: el paso concreto que ejecuta una persona.
El mapa vive en el primer nivel. Los niveles 2 y 3 se despliegan en fichas de proceso y en flujogramas; el nivel 4 vive en instructivos. Meter actividades dentro del mapa produce un cartel ilegible que nadie vuelve a mirar.
Cómo hacer un mapa de procesos paso a paso
- Recorra el camino del cliente, no el organigrama: desde que pide hasta que recibe, paga y reclama. Ese recorrido es la franja operativa.
- Nombre cada proceso con un sustantivo de acción ("Gestión de compras"), nunca con el nombre de un área ("Departamento de Compras"). Si el nombre coincide con un departamento, casi siempre hay un proceso mal identificado.
- Marque las entradas y salidas de cada bloque. La salida de uno debe ser la entrada del siguiente; donde eso no cierra, hay un vacío real de responsabilidad.
- Suba los procesos que dirigen (estratégicos) y baje los que sostienen (apoyo).
- Asigne un dueño por proceso, con nombre y cargo. Un proceso sin dueño no se mejora: se discute.
- Valide el mapa con quienes ejecutan, no solo con la gerencia. El mapa debe describir la operación real, incluidos los atajos; si dibuja la operación ideal, la primera auditoría lo desmiente.
- Defina para cada proceso un indicador y su frecuencia de medición. Sin indicador, el mapa documenta pero no gestiona.
Una herramienta útil en el paso 3 es el diagrama SIPOC (proveedor, entrada, proceso, salida, cliente), que obliga a cerrar cada bloque antes de conectarlo con el siguiente.
Ejemplos de mapa de procesos según el tipo de empresa
| Tipo de empresa | Franja operativa (el hilo del mapa) | Apoyo crítico |
|---|---|---|
| Empresa de servicios | Captación → propuesta → contratación → ejecución → cierre y posventa | Talento humano y gestión documental: el servicio lo entregan personas |
| Manufactura | Planificación de la producción → compras → producción → control de calidad → despacho | Mantenimiento y metrología: si para la máquina, para la cadena |
| Comercializadora | Compra → almacenamiento → venta → entrega → posventa | Logística e inventarios |
| Constructora | Licitación → contratación → planificación de obra → ejecución → entrega y liquidación | Seguridad y salud en el trabajo, y control de subcontratistas |
En obra y en planta, además, el mapa suele conectarse con el sistema de gestión de identificación de peligros y evaluación de riesgos: cada proceso operativo trae asociados sus riesgos y sus controles, y esa trazabilidad es lo que revisa un auditor.
Errores frecuentes que vuelven inútil el mapa
- Copiar el organigrama. Es el error número uno: se cambian los títulos de las cajas y se conserva la lógica departamental. Un proceso casi siempre atraviesa varias áreas.
- Dibujarlo desde una oficina. El mapa se levanta preguntando a quien ejecuta. Lo que se supone que pasa y lo que pasa rara vez coinciden.
- Mezclar niveles. Poner "Firmar el acta" junto a "Gestión comercial" rompe la lectura.
- Dejarlo sin dueños ni indicadores. Se convierte en un documento de auditoría, no en una herramienta de gestión.
- No actualizarlo. Un mapa que no cambió en tres años describe una empresa que ya no existe.
- Confundirlo con el flujograma. El mapa muestra el conjunto; el flujograma detalla un proceso concreto con sus decisiones.
Del mapa al sistema de gestión
El mapa es el punto de partida, no el entregable final. A partir de él se construyen las fichas de proceso (objetivo, dueño, entradas, salidas, indicadores, riesgos), la documentación que soporta cada uno y el tablero de indicadores que permite ver si el sistema mejora. Ese conjunto es lo que un auditor de ISO 9001 revisa, y también lo que sostiene una operación cuando la empresa crece y deja de caber en la cabeza del gerente.
En gestión de procesos, Tagline levanta el mapa con las personas que ejecutan la operación, define dueños e indicadores por proceso y deja la documentación en el nivel que la empresa realmente puede mantener.
Preguntas frecuentes
¿Cuál es la diferencia entre mapa de procesos y flujograma?
El mapa de procesos muestra todos los procesos de la organización y cómo se relacionan, en una sola página y sin entrar en el detalle de las tareas. El flujograma detalla un proceso concreto paso a paso, con sus decisiones y responsables. El mapa es la vista aérea; el flujograma es el recorrido a pie.
¿ISO 9001 obliga a tener un mapa de procesos?
La cláusula 4.4 de ISO 9001:2015 exige determinar los procesos necesarios para el sistema de gestión de la calidad y sus interacciones, con sus entradas, salidas, criterios, indicadores y responsables. No nombra el mapa como documento obligatorio, pero es la forma más común y directa de evidenciar esas interacciones ante un auditor.
¿Cuántos procesos debe tener el mapa?
Los que la organización pueda gestionar de verdad. En una pequeña o mediana empresa suelen bastar entre ocho y quince macroprocesos. Si el mapa pasa de veinte bloques, casi siempre se está mezclando el nivel de proceso con el de procedimiento.
¿Quién debe elaborar el mapa de procesos?
Lo conduce la dirección o el responsable del sistema de gestión, pero se levanta con quienes ejecutan cada proceso. Un mapa construido solo en gerencia describe la empresa que se cree tener; el que se valida en campo describe la que existe.
¿Cada cuánto se actualiza?
Cuando cambia la operación —un servicio nuevo, una línea que se cierra, una reorganización— y, como mínimo, en la revisión anual por la dirección. Es el mismo momento en que se revisan objetivos e indicadores.
