La matriz de riesgos es un documento que se archiva. El mapa de riesgos es un plano que se cuelga en la pared, y esa diferencia física explica por qué hace lo que la matriz no puede: comunicar el riesgo a quien camina por el área, incluido el visitante, el contratista y el trabajador nuevo que llegó esta mañana y todavía no leyó ningún documento.
Este artículo explica qué es exactamente un mapa de riesgos, cómo se construye sobre el plano real de la empresa, qué simbología corresponde usar en Ecuador y —lo que más confusión genera— en qué se diferencia de la matriz de riesgos laborales, que es su insumo obligatorio y no su sustituto.
Mapa de riesgos vs. matriz de riesgos: no son lo mismo
| Matriz de riesgos (IPER) | Mapa de riesgos | |
|---|---|---|
| Formato | Tabla por puesto y tarea | Plano a escala del centro de trabajo |
| Unidad de análisis | El puesto de trabajo y su actividad | El espacio físico y su entorno |
| Qué responde | Qué riesgo tiene esta tarea y qué tan grave es | Dónde está el riesgo y qué hay cerca para responder |
| Quién la usa | Técnico de SST, comité paritario, inspector | Todo el personal, contratistas, visitantes, bomberos |
| Relación | Es el insumo: sin matriz no hay mapa | Es la traducción visual de la matriz al espacio |
El error habitual es intentar hacer el mapa sin haber terminado la matriz. El resultado son planos decorados con símbolos que nadie puede justificar, porque el nivel de riesgo que representan no salió de ninguna evaluación.
Base normativa en Ecuador
Ninguna norma ecuatoriana usa la expresión «mapa de riesgos» como obligación autónoma con ese nombre exacto, pero su contenido es exigible por la convergencia de cuatro disposiciones:
- Artículo 47 del Decreto Ejecutivo 255: obliga a identificar peligros y evaluar riesgos con metodologías reconocidas, de forma inicial y periódica, y a actualizar de inmediato ante accidentes, enfermedades profesionales, cambios de proceso o modificaciones estructurales de las instalaciones. Esa última causal es literalmente un cambio de plano.
- Artículo 55 del Decreto 255: exige garantizar medidas de protección colectiva considerando el emplazamiento de los locales, la distribución interior, la señalización, las señales de salida y los equipos contra incendio. Todo eso vive en un plano.
- Artículo 57 del Decreto 255: «se utilizará señalización e indicaciones de seguridad para prevenir accidentes, protección contra incendios, información sobre los riesgos a la salud, evacuación de emergencia y otros conforme la norma técnica vigente».
- Plan de emergencia: el plano de evacuación con rutas, salidas, puntos de encuentro y ubicación de extintores es parte integrante del plan de emergencia que revisa el Cuerpo de Bomberos.
¿Necesita aplicarlo en su empresa? Un especialista de Tagline revisa su caso, sin costo.
Conversar por WhatsAppLos tres planos que suelen confundirse
- Mapa de riesgos: dónde está cada peligro y con qué nivel. Es el plano de la prevención.
- Plano de evacuación: rutas, sentidos de circulación, salidas de emergencia y puntos de encuentro. Es el plano de la respuesta y es el que va en cada pasillo, con la marca «usted está aquí».
- Plano de recursos: extintores, gabinetes, pulsadores de alarma, botiquines, duchas y lavaojos de emergencia, camillas, tableros eléctricos y llaves de corte.
En empresas pequeñas los tres pueden integrarse en una sola lámina; en plantas medianas y grandes conviene separarlos, porque un plano sobrecargado deja de leerse. La regla práctica es simple: si un trabajador no encuentra lo que busca en menos de diez segundos, el plano falló.
Cómo se elabora un mapa de riesgos, paso a paso

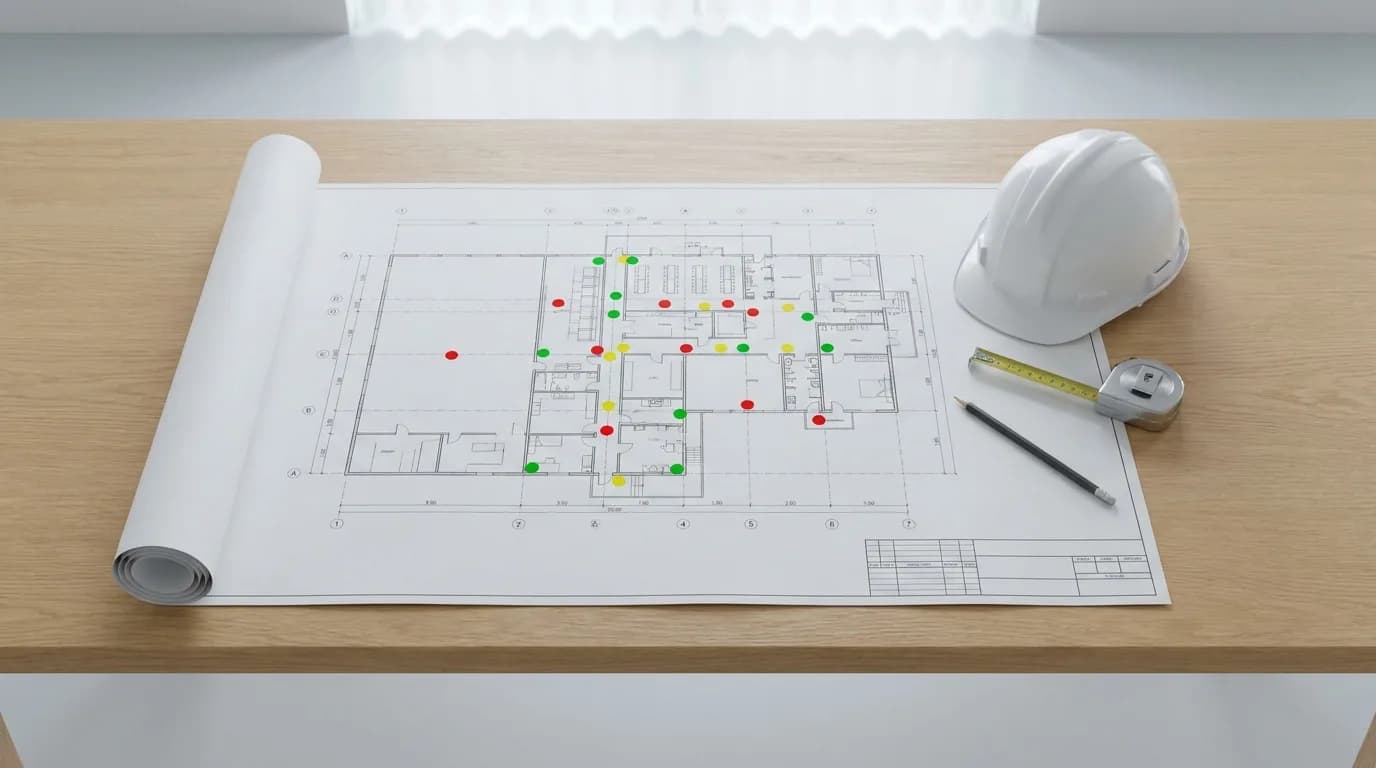

1. Conseguir el plano real y a escala
No sirve un croquis a mano alzada ni el plano arquitectónico de hace ocho años. Se necesita la distribución actual: máquinas donde están hoy, tabiques nuevos, bodegas reubicadas. Si no existe, se levanta. Este paso es el que más se salta y el que más invalida el resultado.
2. Partir de la matriz de riesgos vigente
Cada peligro que se va a graficar debe existir en la matriz con su evaluación. Si la matriz se elaboró con NTP 330 u otra metodología reconocida, el nivel de riesgo del mapa es el mismo que el de la matriz, no una apreciación nueva.
3. Recorrer el área y ubicar
Se camina la planta con el plano en mano y se marca la posición exacta de cada peligro: el punto de la máquina sin resguardo, el tramo de piso resbaladizo, la bodega de químicos, la zona con nivel sonoro elevado, el punto de carga manual. La ubicación aproximada es inútil para quien tiene que evitar el riesgo.
4. Aplicar la simbología correcta
La señalización se rige por la norma técnica vigente y aplicable, conforme al artículo 57. En Ecuador la referencia es la señalización basada en la serie ISO 7010 y su adopción nacional, junto con los colores y formas geométricas de seguridad normalizados:
| Forma y color | Significado | Ejemplo en el mapa |
|---|---|---|
| Círculo rojo con barra diagonal | Prohibición | Prohibido fumar en zona de solventes |
| Triángulo amarillo con borde negro | Advertencia de peligro | Riesgo eléctrico, material inflamable, superficie caliente, riesgo biológico |
| Círculo azul | Obligación | Uso obligatorio de protección auditiva o de casco en el área |
| Cuadrado verde | Salvamento y evacuación | Salida de emergencia, punto de encuentro, botiquín, ducha de emergencia |
| Cuadrado rojo | Equipos contra incendio | Extintor, gabinete, pulsador de alarma |
El detalle de colores, tamaños y alturas de instalación está desarrollado en nuestro artículo sobre señalización de seguridad en el trabajo.
5. Codificar el nivel de riesgo
Además del pictograma, el mapa debe transmitir cuán grave es cada punto. La convención más legible es la escala cromática de la propia matriz —de riesgo bajo a riesgo crítico— aplicada al marcador o a una trama sobre la zona afectada. Lo esencial es que la leyenda del plano declare la escala usada y coincida con la de la matriz.
6. Añadir los recursos de emergencia y las rutas
Extintores con su tipo, gabinetes, pulsadores, botiquines, camillas, duchas y lavaojos, tableros y llaves de corte; después las rutas de evacuación con su sentido, las salidas y el punto de encuentro exterior.
7. Validar en terreno y publicar
El plano se recorre con el comité paritario o el técnico de seguridad comprobando punto por punto que lo dibujado existe donde dice. Después se imprime en tamaño legible, se instala a la altura de la vista en los accesos y pasillos, y se incorpora a la inducción del personal nuevo y de los contratistas.
Qué hace útil a un mapa de riesgos (y qué lo arruina)
- Leyenda completa y escala declarada. Un símbolo sin leyenda es un adorno.
- Orientación e indicador «usted está aquí» en cada copia instalada, coincidente con la posición física de la lámina.
- Versión y fecha visibles. Un mapa sin fecha no permite demostrar que está actualizado, y la actualización es exigible por el artículo 47.
- Densidad controlada. Cincuenta símbolos superpuestos comunican menos que quince bien elegidos. Cuando el área es compleja, se separan las láminas por tipo.
- Coherencia con la realidad. El fallo más grave y más común: el extintor del plano ya no está en esa columna. En una emergencia, un plano desactualizado envía a la gente al lugar equivocado.
Cuándo hay que actualizarlo
El artículo 47 del Decreto 255 marca los disparadores: accidentes de trabajo o enfermedades profesionales, cambios o nuevos procesos operativos y modificaciones estructurales de las instalaciones. En la práctica esto significa actualizar el mapa cuando se mueve una máquina, se abre o cierra una puerta, se cambia el uso de un área, se reubica una bodega de químicos o se modifica la ruta de evacuación. Y en todo caso, revisión periódica junto con la matriz.
Preguntas frecuentes
¿Es obligatorio el mapa de riesgos en Ecuador?
La obligación no aparece con ese nombre en una sola norma, pero su contenido es exigible: identificación y evaluación de riesgos (artículo 47), medidas de protección colectiva con distribución interior y señales de salida (artículo 55), señalización de seguridad y evacuación (artículo 57) y el plano de evacuación del plan de emergencia que revisa el Cuerpo de Bomberos. En una inspección, la ausencia de representación gráfica de riesgos y recursos se levanta como hallazgo.
¿Quién debe elaborarlo?
El responsable de seguridad y salud de la empresa —técnico, monitor o servicio externo, según el número de trabajadores y el nivel de riesgo—, con la participación del comité o delegado de seguridad, que es quien conoce el terreno.
¿Sirve un mapa hecho en una plantilla genérica de internet?
No. El mapa de riesgos es específico del layout y de la matriz de esa empresa. Una plantilla puede aportar la simbología, nunca la ubicación de los peligros ni su nivel.
¿Dónde se coloca?
En los accesos principales, en cada área operativa y en los pasillos de evacuación, a la altura de la vista, con iluminación suficiente para leerlo —incluida la iluminación de emergencia, ver iluminación en el trabajo—. Una copia se integra al plan de emergencia y a la carpeta de SST.
