La mitad de lo que aparece al buscar «diagrama de Ishikawa» son dibujos para copiar. El dibujo es la parte fácil. Lo que decide si el análisis sirve es otra cosa: cómo se enuncia el problema, quién está en la sesión y qué se hace con las causas que salen. Esta guía cubre las tres, con un ejemplo completo de una planta ecuatoriana y una plantilla en Excel para usarla mañana.
Qué es el diagrama de Ishikawa
Es una herramienta gráfica de análisis causa-efecto. El problema —el efecto— se escribe en la «cabeza del pescado», a la derecha; de una línea central salen las «espinas», una por cada familia de causas; y en cada espina el equipo anota las causas posibles, y las causas de esas causas, como ramas más finas.
Lo desarrolló el ingeniero japonés Kaoru Ishikawa en los círculos de calidad de los años sesenta, y por eso lleva su nombre. Su valor no está en la forma sino en la disciplina que impone: obliga a recorrer todas las familias de causas antes de saltar a la solución que a alguien ya le gustaba. Sin esa disciplina, la reunión de análisis suele terminar en «hay que capacitar al personal», que es la respuesta cómoda y casi nunca la causa.
Es una de las herramientas de mejora más usadas porque sirve en planta y en oficina, no exige software y la puede facilitar cualquier jefe de área con algo de práctica. Forma parte del conjunto de herramientas de mejora que se combinan entre sí: el diagrama de Pareto decide qué problema atacar, el Ishikawa abre las causas y los 5 porqués llegan al origen de la rama que los datos confirmaron.
Las 6M del diagrama de Ishikawa: qué preguntar en cada una
Las espinas principales son las familias de causas. En manufactura se usan las 6M. La regla es que sean pocas y excluyentes: si una causa cabe en dos espinas, el equipo perderá tiempo discutiendo dónde ponerla en vez de si es cierta.
| M | Qué abarca | Qué se pregunta | En servicios equivale a |
|---|---|---|---|
| Máquina | Equipos, herramientas, sistemas informáticos | ¿Estado, mantenimiento, calibración, capacidad, configuración? | Tecnología |
| Método | Procedimientos, instructivos, secuencia de trabajo | ¿Existe el procedimiento, se conoce y se ejecuta como está escrito? | Procedimientos |
| Mano de obra | Las personas que ejecutan | ¿Competencia, entrenamiento, carga, turno, rotación? | Personas |
| Material | Materia prima, insumos, proveedor | ¿Cumple la especificación? ¿Cambió el proveedor o el lote? | Información de entrada |
| Medición | Instrumentos, criterios y registros de control | ¿El instrumento es adecuado y está calibrado? ¿El criterio de aceptación es claro? | Políticas y criterios |
| Medio ambiente | Condiciones del lugar de trabajo | ¿Temperatura, humedad, iluminación, ruido, espacio, presión de tiempo? | Entorno |
No hay que forzar las seis. Si en un análisis concreto la espina «medio ambiente» queda vacía tras discutirla, se deja vacía: eso también es información. Lo que no conviene es inventar familias nuevas a mitad de la sesión.
¿Sus acciones correctivas llegan a la causa? Escríbanos por WhatsApp y le contamos cómo trabaja Tagline con su empresa.
Conversar por WhatsAppCómo hacer un diagrama de Ishikawa en 6 pasos
- Enunciar el efecto con número, lugar y período. «Problemas de calidad» no es un efecto; «4,1 % de devoluciones por etiquetado en la línea de salsas, julio a septiembre» sí lo es. Con un enunciado vago las causas salen vagas.
- Convocar a quien conoce el proceso. El operador de la línea, el supervisor, mantenimiento, calidad y, si el efecto lo pide, compras o bodega. Entre cuatro y ocho personas. Si solo asisten jefes, saldrán las causas que los jefes imaginan.
- Dibujar la espina y las familias. Las 6M en planta, su adaptación en servicios. Una pizarra o un papelógrafo bastan; la plantilla de esta guía sirve para pasar el resultado en limpio.
- Preguntar «¿por qué ocurre?» en cada familia. Cada causa se escribe como hecho observable («la impresora de lote no tiene rutina de limpieza»), no como juicio («descuido del operador»). Las subcausas cuelgan de su causa.
- Verificar con datos. Es el paso que casi todos saltan. Por cada causa candidata se pregunta qué dato la confirmaría o la descartaría: registros por turno, por lote, por proveedor, por máquina. Se marca cuál se confirmó, cuál se descartó y cuál falta medir.
- Priorizar y asignar. Las causas confirmadas pasan a un plan con responsable y fecha. Si hay varias, un Pareto o una matriz de impacto ayuda a decidir el orden.
Ejemplo de diagrama de Ishikawa en una planta de alimentos de Quito
Caso ilustrativo, construido con situaciones frecuentes en plantas medianas; no corresponde a un cliente.
Efecto. Una planta de salsas y aderezos del norte de Quito recibe de sus cadenas de supermercados devoluciones por etiquetado: lote ilegible, fecha de caducidad mal impresa y etiquetas despegadas. Entre julio y septiembre suman el 4,1 % de las unidades despachadas, contra un 0,8 % del semestre anterior.

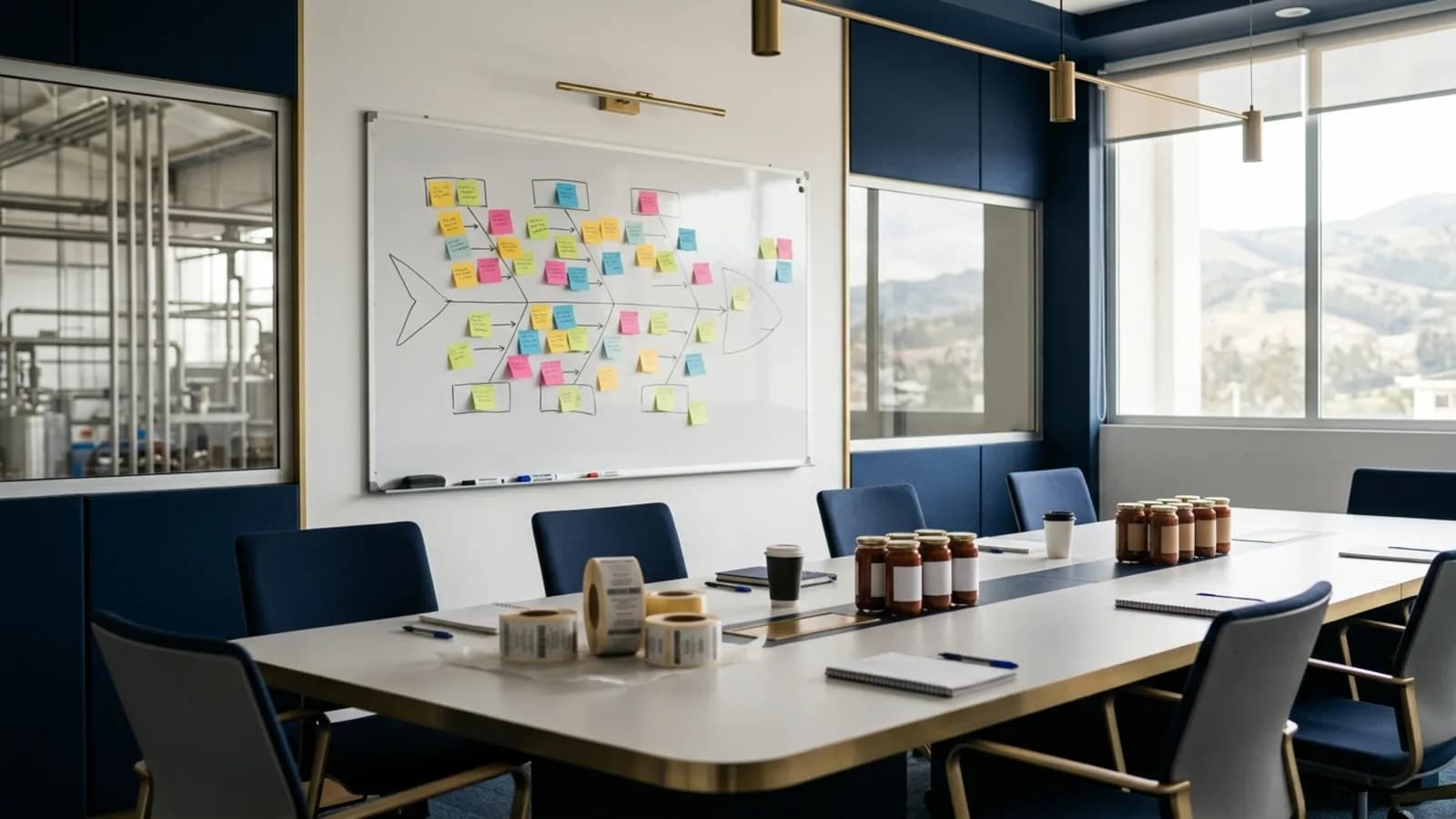

Sesión. Participan el operador de la etiquetadora, la supervisora de envasado, el técnico de mantenimiento, la analista de calidad y el asistente de compras. Las 6M devuelven, entre otras, estas causas:
| Familia | Causa propuesta | Dato para verificar | Resultado |
|---|---|---|---|
| Máquina | Cabezal de la impresora de lote sin limpieza programada | Registro de mantenimiento | Confirmada: última limpieza hace once semanas |
| Material | Nuevo rollo de etiquetas con otro adhesivo desde julio | Fecha de cambio de proveedor y devoluciones por semana | Confirmada: el pico empieza la semana del cambio |
| Método | No hay parámetro escrito de temperatura del envase al etiquetar | Revisión del instructivo | Confirmada: el instructivo no lo menciona |
| Mano de obra | Operador nuevo en el turno de la tarde | Devoluciones por turno | Descartada: el porcentaje es igual en los dos turnos |
| Medición | Control visual de etiqueta sin criterio escrito | Hoja de control de calidad | Confirmada: no hay patrón de aceptación |
| Medio ambiente | Condensación en envases que salen del enfriamiento | Medición de humedad en la mesa de etiquetado | Confirmada en los envases de llenado en caliente |
Lectura. La causa que el equipo creía principal —el operador nuevo— quedó descartada por los datos. El cambio de adhesivo coincidió con el pico, pero los 5 porqués sobre esa rama mostraron algo más útil: la especificación de compra de etiquetas no incluía la condición de aplicación sobre envase frío y húmedo, así que el proveedor entregó lo pedido. La acción no fue «capacitar al personal» sino incorporar el parámetro a la especificación de compra, añadir un paso de secado al instructivo, programar la limpieza del cabezal y escribir el criterio visual de aceptación con una muestra patrón. Tres meses después, el indicador se mide igual que antes, para que la comparación valga.
Errores frecuentes al hacer un Ishikawa
- Efecto sin número. Sin línea base no hay forma de saber si la acción funcionó.
- Tomar el diagrama como conclusión. Es un mapa de hipótesis. Actuar sobre causas no verificadas es la forma más cara de no resolver.
- Causas escritas como culpas. «Falta de compromiso» no se puede verificar ni corregir; «no hay instructivo para el cambio de rollo» sí.
- Sesión solo de jefaturas. Quien opera ve las causas que el informe mensual no muestra.
- Ramas que se quedan en el primer nivel. Si una causa no tiene subcausa, probablemente es todavía un síntoma.
- No guardar evidencia. Un diagrama sin fecha, participantes ni plan asociado no sirve como registro ante una auditoría.
Ishikawa, Pareto, 5 porqués y AMEF: cuándo usar cada uno
| Herramienta | Pregunta que responde | Cuándo usarla |
|---|---|---|
| Diagrama de Pareto | ¿Qué problema o categoría pesa más? | Antes: para elegir qué efecto analizar |
| Diagrama de Ishikawa | ¿Cuáles son todas las causas posibles? | Cuando el efecto ya está elegido y hay que abrir el abanico |
| 5 porqués | ¿Cuál es el origen de esta causa concreta? | Después: sobre la rama que los datos confirmaron |
| AMEF | ¿Qué podría fallar y con qué gravedad? | Antes de que ocurra: en el diseño de un producto o proceso |
La secuencia habitual es Pareto → Ishikawa → 5 porqués → acción. El AMEF va por otro carril: es preventivo, mientras que el Ishikawa trabaja sobre un problema que ya ocurrió. Cuando el análisis se sostiene en el tiempo como rutina, entra en el ciclo de mejora continua PDCA.
El Ishikawa en ISO 9001:2026: la acción correctiva
ISO 9001 —en su edición 2026, publicada en septiembre de 2026; el período de transición termina el 30 de septiembre de 2029 (requisitos de transición de Global ACI, 16-sep-2026) y desde el 31 de marzo de 2028 las certificaciones nuevas solo se emiten contra ISO 9001:2026— pide en el apartado 10.2 que, ante una no conformidad, la organización la revise, la analice y determine sus causas antes de definir la acción correctiva. La norma no exige una herramienta concreta; el Ishikawa es una de las más usadas porque deja el razonamiento a la vista.
Para que valga como evidencia ante el auditor, el diagrama necesita fecha, participantes, la verificación de las causas y el vínculo con el plan de acción y con la comprobación de su eficacia. En la auditoría interna es justamente lo que se revisa: que cada hallazgo haya llegado a la causa y no se haya cerrado con una corrección superficial.
Formato de Tagline
Plantilla de diagrama de Ishikawa en Excel
El efecto, las 6M y, por cada causa, la evidencia que la confirma o descarta, la prioridad y el responsable. Incluye una hoja de instrucciones y la adaptación para empresas de servicios.
Descargar la plantilla →Preguntas frecuentes sobre el diagrama de Ishikawa
¿Se usan las 6M, las 4M o las 8M?
Depende del proceso. Las 4M (máquina, método, mano de obra, material) son la versión original y alcanzan en procesos simples; las 6M añaden medición y medio ambiente, y son las más usadas en manufactura; las 8M suman management (dirección) y mantenimiento, útiles cuando el problema cruza áreas. Lo importante es que las familias sean pocas, excluyentes y que el equipo las entienda.
¿Sirve el diagrama de Ishikawa en empresas de servicios?
Sí. Se cambian las familias por equivalentes: personas, procedimientos, tecnología, información de entrada, políticas y entorno. Un call center, una clínica o un estudio contable lo usan igual que una planta para analizar reclamos, tiempos de respuesta o errores de facturación.
¿Cuántas causas debe tener un buen Ishikawa?
No hay un número correcto. Un análisis útil suele tener entre quince y treinta causas y subcausas en total; menos de diez sugiere que la sesión se quedó corta, y más de cincuenta, que el efecto estaba mal acotado. Lo que importa es cuántas se verificaron con datos.
¿Quién debe hacer el diagrama de Ishikawa?
Un equipo de cuatro a ocho personas que conoce el proceso de primera mano —operación, supervisión, mantenimiento, calidad— con un facilitador que ordena la discusión y no impone causas. El dueño del proceso responde por el plan de acción que resulta.
¿Es lo mismo que el análisis de causa raíz?
No exactamente. El análisis de causa raíz es el objetivo —llegar al origen del problema— y el Ishikawa es una de sus herramientas, la que abre el abanico de causas posibles. Para profundizar en una rama se usan los 5 porqués; para confirmar, los datos.
